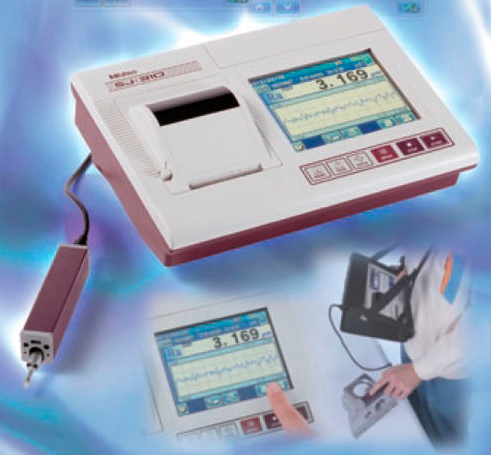

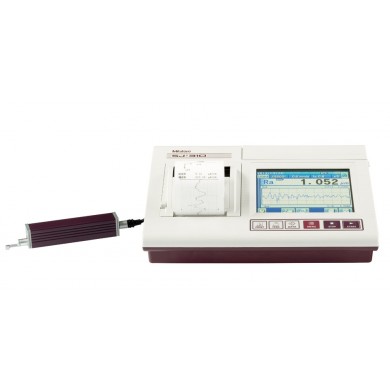

日本三豐Mitutoyo SJ-310粗糙度儀
- 產品編號 : Mitutoyo SJ-310
- Mitutoyo SJ-310操作簡單且能滿足多種需求的高級手 持式測量儀,配備大型觸摸屏彩色圖形液晶顯示器，實 現直觀操作和卓越操作性。 Mitutoyo SJ-310繼承原有型號的可操作性特點，搭載全新 測量輔助和分析功能，提升操作性。該檢出器可根據測量面定位任何方向進行 測量：水平、傾斜、頂部或垂直表面。(多 種配件可選)。 可選存儲卡能保存大量測量數據。此外， 便捷功能跟蹤10能保存10組新測量數據。
- 詢價
產品描述

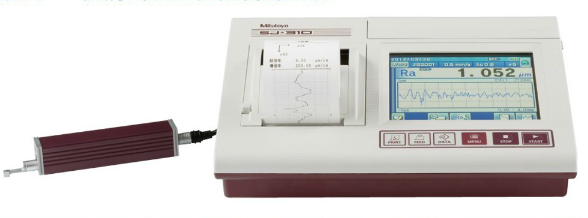

Mitutoyo SJ-310是操作簡單且能滿足多種需求的高級手持式測量儀，配備大型觸摸屏彩色圖形液晶顯示器，實 現直觀操作和卓越操作性。Mitutoyo SJ-310粗繼承原有型號的可操作性特點，搭載全新 測量輔助和分析功能，提升操作性。該檢出器可根據測量面定位任何方向進行 測量：水平、傾斜、頂部或垂直表面。可選存儲卡能保存大量測量數據。此外， 便捷功能跟蹤10能保存10組新測量數據。統計處理和GO/NG判斷功能有助于對數據 進行管理。高速熱敏打印機 (其打印速度約為傳統型 號的1.5倍)作為標準件提供。Mitutoyo SJ-310可打印測量 結果 (包括判斷結果) 和評定輪廓及BAC和 ADC輪廓。支持橫向模式打印與液晶顯示 器上的顯示效果相配。
功能：
用戶自定義 : 期望獲得的參數可以挑選出 來，用于計算和顯示
統計處理 : *大值 , *小值 , 均值、標準 偏差 , 合格率 , 每個參數的頻 率分布表 GO/NG
判斷規則 : 平均值、16% 規則 , *大值規 則平均值規則，標準差 (1σ, 2σ, 3σ)
存儲 : 內置存儲器 :測量條件 (10 套)
記憶卡 (選配) :500 個測量條件 10000 個測量輪 廓，500 顯示圖像，500 個統計數據等。
校正 : 輸入數值自動校正 / 多次測量 (* 大 12 次) 取平均值校正
省電功能 : 自動休眠功能，ECO 模式下自動 關閉背光。
| 參數： |
|
適用標準 : JIS' 82, JIS' 94, JIS' 01, ISO' 97, ANSI, VDA
評價輪廓 : P (原始輪廓), R (表面粗糙度曲 線), DIN4776, 粗糙度 曲線 motif
評價參數 : Ra, Ry, Rz, Rt, Rp, Rq, Rv, Rsk, Rku, Rc, RSm, S, RPc, R3z,Rmr (c), Rpk, Rvk, Rδc,, Rk, Mr1, Mr2, Lo, Rppi, R, AR, Rx,A1, A2, Vo, HSC, Rmr, SK, Ku, RΔa, RΔq, Rlr,λa,λq,Rpm,RzJIS (JIS'01), tp (ANSI), Htp (ANSI), Wte, Wx, W, AW,Rz1max (ISO), Rmax (VDA, ANSI, JIS'82), 可定制
分析圖表 : 支撐曲線 (BAC), 振幅分布曲線 (ADC)
濾波類型 2CR, PC75, 高斯
截止波長 lc: 0.08, 0.25, 0.8, 2.5, 8mm ls: 2.5, 8mm
取樣長度 : 0.08, 0.25, 0.8, 2.5, 8mm; 取樣數 (x n): x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意長度 (0.3 to16.0mm: 0.01mm 之間 ) x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意長度 (0.3 to 5.6mm: 0.01mm 之間 )* * 橫向驅動器
打印機 熱敏打印機
打印寬度 48mm (紙寬 : 58mm)
記錄倍率 垂直 : 10X - 100,000X, 自動 水平 : 1X - 1,000X, 自動 |

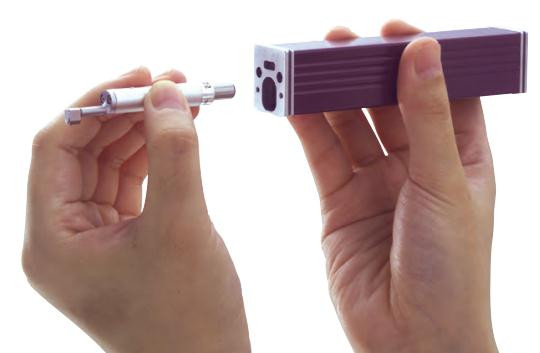

| SJ310檢出器 |

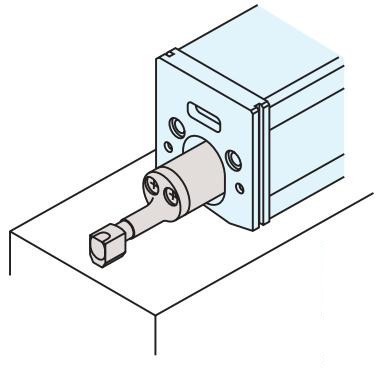

標準検出器
|
貨號 |
測力 |
屬性 |
備注 |
|
178-296 |
0.75mN |
2μmR/60? |
標準型 / 退避型驅動器專用 |
|
178-390 |
4mN |
5μmR/90? |
|
|
178-387 |
0.75mN |
2μmR/60? |
橫向移動驅動器用 |
|
178-386 |
4mN |
5μmR/90? |
|
|
178-391 |
4mN |
10μmR/90? |
標準型 / 退避 型驅動器專用 |
| * 先進半徑 / 針尖角度 | |||

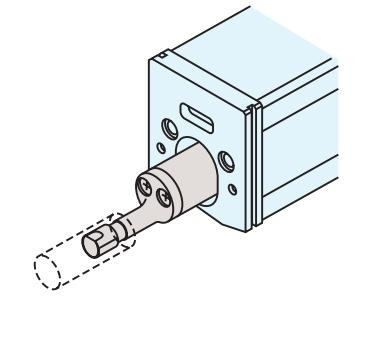

小孔検出器
|
貨號 |
測力 |
屬性 |
備注 |
|
178-383 |
0.75mN |
2μmR/60? |
*小可測孔直 徑 : ?4.5mm |
|
178-392 |
4mN |
5μmR/90? |
|
| * 先進半徑 / 針尖角度 | |||
|
貨號 |
測力 |
屬性 |
備注 |
|
178-388 |
0.75mN |
2μmR/60? |
*小可測孔直 徑 : ?4.5mm |
|
178-398 |
4mN |
5μmR/60? |
|
| * 先進半徑 / 針尖角度 | |||

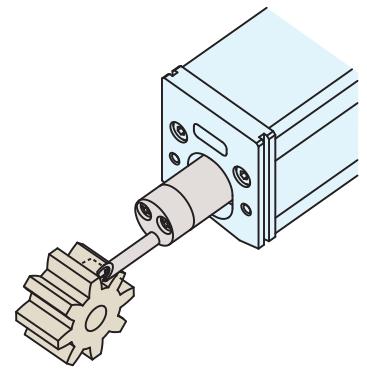

深槽檢出器
|
貨號 |
測力 |
屬性 |
備注 |
|
178-385 |
0.75mN |
2μmR/60? |
不適于橫向移動驅動器 |
|
178-394 |
4mN |
5μmR/90? |
|
| * 先進半徑 / 針尖角度 | |||

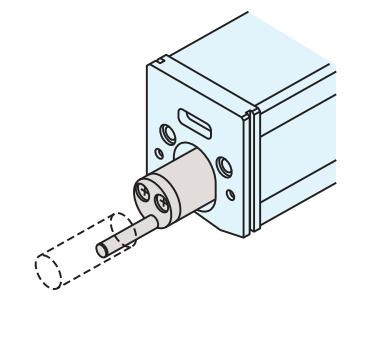

極小孔檢出器
|
貨號 |
測力 |
屬性 |
備注 |
|
178-384 |
0.75mN |
2μmR/60? |
*小可測孔直徑 : ?2.8mm |
|
178-393 |
4mN |
5μmR/90? |
|
| * 先進半徑 / 針尖角度 | |||
 |
 |
 |
 |
 |
|
SJ-310耗材的可選配件 打印紙: 標準用紙 (5 包裝): No.270732 打印紙: 耐久型 (5 包裝): No.12AAA876 觸摸屏保護膜 (10 包裝): No.12AAN040 存儲卡 (2GB): No.12AAL069 完善的附屬功能 測量設備控制 測量變量的定義 截面的圖形顯示 測量記錄的存儲 測量結果記錄 |
|
DP-1VR
DP-1VR 利用 DP-1VR 可以處理由 Surftest (表面粗糙 度測量儀) SJ 系列輸出的數顯數據。 這一 便攜式微型設備可提供測量數據打印資料 以及各種統計分析結果，如直方圖、D- 圖表、 X-R 控制圖表等。利用可選輸出連線，DP- 1VR 還可實現向個人電腦輸出 RS-232C 測 量數據 (09EAA084 電纜)，實現 GO/NG 條 件輸出 (965516 電纜)。
可免費下載軟件
SJ-Tools 輸出軟件以 Microsoft-Excel* 為基礎，目的在于控制設備、 復制和存儲測量數據。 *Microsoft-Excel 不包括在供應范圍內
適于 Surftest (表面粗糙度測量儀) SJ 系列的 SJ-Tools 輸入界面 SJ-Tools 從 MS-Excel 輸出記錄 這個應用程序可以免費從三網站上下載。
