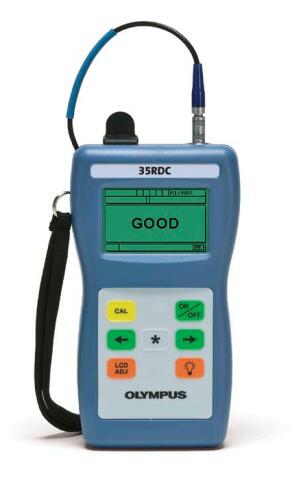

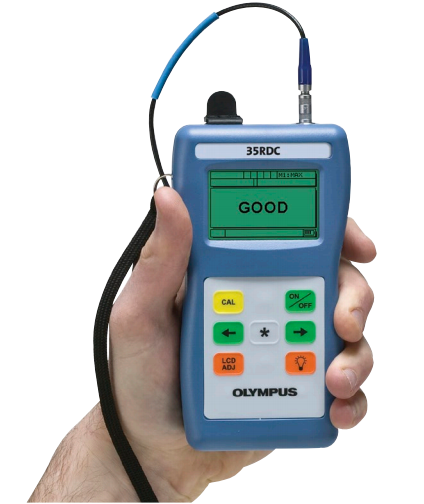

日本奧林巴斯 Olympus? 35RDC測厚儀/探傷儀
- 產品編號 : Olympus? 35RDC
- 35RDC是一款簡單的Go/No-Go（通過/未通過）超聲檢測儀，用于探測航天器材復合結構因受到撞擊而在近表面處形成的缺陷。帶有背光液晶顯示屏，在近表面處未發現損傷時會顯示GOOD字樣，在探測到近表面處的缺陷時會顯示BAD字樣。 它使用超聲波傳感器，可以放置或掃描復合材料懷疑有沖擊損壞的區域。 這款堅固耐用的超聲波儀器僅重0.24公斤（8.5盎司），操作簡單，操作簡單，只需很少的培訓。
- 詢價
產品描述
日本奧林巴斯 Olympus 35RDC測厚儀/探傷儀-----用于探測航天器材復合結構因受到撞擊而在近表面處形成的缺陷。35RDC是一款簡單的Go/No-Go（通過/未通過）超聲檢測儀，用于探測航天器材復合結構因受到撞擊而在近表面處形成的缺陷。帶有背光液晶顯示屏，在近表面處未發現損傷時會顯示GOOD字樣，在探測到近表面處的缺陷時會顯示BAD字樣。 它使用超聲波傳感器，可以放置或掃描復合材料懷疑有沖擊損壞的區域。 這款堅固耐用的超聲波儀器僅重0.24公斤（8.5盎司），操作簡單，操作簡單，只需很少的培訓。
節能自動關機功能、AA電池操作、電池壽命長，一般150小時
儀器主要特征：
用于固體層壓結構航空航天復合材料、簡單的一鍵校準
厚度范圍0.63毫米至22.8毫米（0.025英寸至0.900英寸）
簡單的好/壞/超出校準顯示讀數
背光矩陣顯示與用戶幫助文本
手持式，重量只有0.24公斤（8.5盎司）

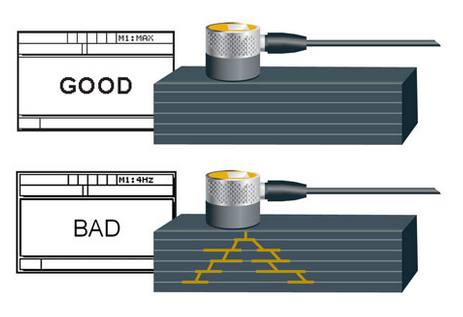

1.固體層壓板 - 檢測到后壁的回聲
超聲波脈沖從層壓板的遠側反射，在特定的時間點產生回波。 儀器使用這個回聲作為參考。
超聲波脈沖從斷裂處反射，產生比校準點更早到達的回波。 儀器認定這是一個分層。
如果材料厚度發生變化，后壁的脈沖會及時改變。
如果新材料比校準標準更厚，則儀器將其識別為“超出校準厚度”條件。
應用示例：
2.分層 - 檢測到來自裂縫的回波
3.材料超出校準厚度 - 回波發生在測量窗口之外
35RDC型儀表不適用于大面積掃描，而是用于篩選可疑損壞區域
由于此分析基于參考回波，所以無論何時切換到不同厚度或不同材質的區域，都必須重新校準35RDC。這個校準程序通常只需要幾秒鐘。如果試圖在不重新校準的情況下測量不同厚度的材料，測量儀將根據新材料比校準所使用的材料更薄還是更厚來顯示“壞”或“超出校準厚度”。
| 技術規格 |
|
符合環保IP65防濺，耐沖擊的外殼。 密封的彩色鍵盤
工作溫度范圍-10°C至+ 50°C（+ 14°F至122°F）
尺寸：（W×L×H）84mm×152mm×84mm（3.31英寸×6.0英寸×1.50英寸）
重量0.24公斤（8.5盎司）
厚度測量范圍：0.63毫米至22.8毫米（0.025英寸至0.900英寸）（厚度范圍取決于材料，傳感器和表面條件）
顯示模式：
數字讀數良好，不良或超出CAL厚度
高級用戶設置顯示A掃描或波形。 僅供合格的NDT人員使用。

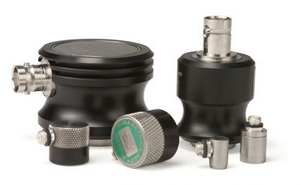

傳感器頻率5.0 MHz
測量更新速率20 Hz
偏差報警設定點從校準點可編程+/-。 提前設置
電源電池3節AA堿性電池或鎳氫電池
工作時間典型的電池壽命為150小時; 連續照亮30小時
低電量指示器持續顯示電池狀態
省電模式自動關機/持續開機
交流電源可選
|
標準配置：
標準夾層腕帶，3節AA電池，5 MHz換能器，換能器電纜，耦合劑，手提箱，帶頸帶的橡膠保護套，使用說明書，兩年有限保修
可選配件：USB / ADP-115：AC-115電源
USB / ADP-230：AC-230電源
